El Diagrama de flujo de proceso o también llamado Flujograma de proceso es uno de los elementos más solicitados. Sobre todo en las lineas de producción o investigaciones que se relacionan a procesos. En este articulo abordamos los aspectos clave y pasos para elaborar de forma correcta un Diagrama de flujo de proceso.
Contenido del articulo
¿Qué son los Diagramas de flujo de proceso?
Los diagramas de flujo de producción son herramientas visuales utilizadas en la industria para representar y documentar los procesos de producción de una empresa. Estos diagramas permiten a los gerentes y trabajadores comprender mejor cómo se lleva a cabo la producción de un producto o servicio, identificar cuellos de botella y oportunidades de mejora, y asegurar la eficiencia y efectividad en el proceso de producción.
Los diagramas de flujo de producción se pueden utilizar en una amplia variedad de industrias, desde la manufactura hasta el servicio al cliente. Aunque cada diagrama de flujo de producción es único y se adapta a las necesidades de la empresa en cuestión, existen algunos elementos comunes que se utilizan en la mayoría de los diagramas.
Elementos del Diagrama de flujo de proceso
Uno de estos elementos es el símbolo de inicio y fin, que se utiliza para indicar el comienzo y el final del proceso de producción. Otro elemento común es el símbolo de proceso, que se utiliza para representar cualquier actividad que se lleve a cabo durante el proceso de producción.
Los símbolos de decisión también son comunes en los diagramas de flujo de producción, y se utilizan para representar puntos en el proceso en los que se toma una decisión sobre qué camino seguir a continuación.
Además de estos elementos básicos, también es común utilizar símbolos de entrada y salida para representar la entrada de materias primas y la salida de productos terminados, así como símbolos de almacenamiento para representar el almacenamiento temporal de productos en el proceso de producción.
A continuación te mostramos una tabla con todos los elementos y símbolos usados en un Diagrama de flujo de proceso:
Como hacer un Diagrama de flujo de proceso
Para crear un diagrama de flujo de producción, es necesario seguir un proceso paso a paso.
- Primero, se debe identificar el producto o servicio que se está produciendo y se deben establecer los objetivos del diagrama de flujo de producción.
- A continuación, se debe recopilar información sobre el proceso de producción actual, incluyendo cómo se realizan las actividades y cómo se relacionan entre sí.
- Con esta información en mano, se puede comenzar a dibujar el diagrama de flujo de producción. Se deben utilizar los símbolos mencionados anteriormente para representar cada actividad y se deben conectar mediante flechas que indican el flujo de trabajo.
- Una vez que se ha creado el diagrama de flujo de producción, es importante validarlo y asegurarse de que sea preciso. Esto puede incluir revisar el diagrama con trabajadores de la línea de producción y hacer ajustes en función de sus comentarios. También se pueden realizar pruebas del proceso de producción utilizando el diagrama como guía para asegurar su precisión.
Es importante asegurarse de que el diagrama sea lo más preciso y detallado posible, ya que es la base para la identificación de cuellos de botella y oportunidades de mejora.
Para que sirve un Diagrama de flujo de produccion
Una vez que el diagrama de flujo de producción está validado y se ha verificado su precisión, se puede utilizar como una herramienta valiosa para la gestión de la producción. Puede ayudar a identificar cuellos de botella y oportunidades de mejora en el proceso de producción y proporcionar una base sólida para la implementación de cambios y mejoras. También puede ser útil para la capacitación de nuevos trabajadores y para estandarizar el proceso de producción.
Además de su utilidad en la gestión de la producción, los diagramas de flujo de producción también son útiles para la toma de decisiones estratégicas. Pueden ayudar a identificar oportunidades de automatización y optimización, así como a evaluar la viabilidad de nuevos productos o líneas de producción. También pueden ser útiles para la planificación del inventario y la gestión de la capacidad de producción
Los diagramas de flujo de producción son herramientas valiosas para la industria, ya que permiten comprender y documentar los procesos de producción y proporcionan una base sólida para la identificación de cuellos de botella y oportunidades de mejora.
Además, son útiles para la toma de decisiones estratégicas y pueden ayudar a mejorar la eficiencia y efectividad en el proceso de producción.
Ejemplos de Diagramas de flujo de proceso

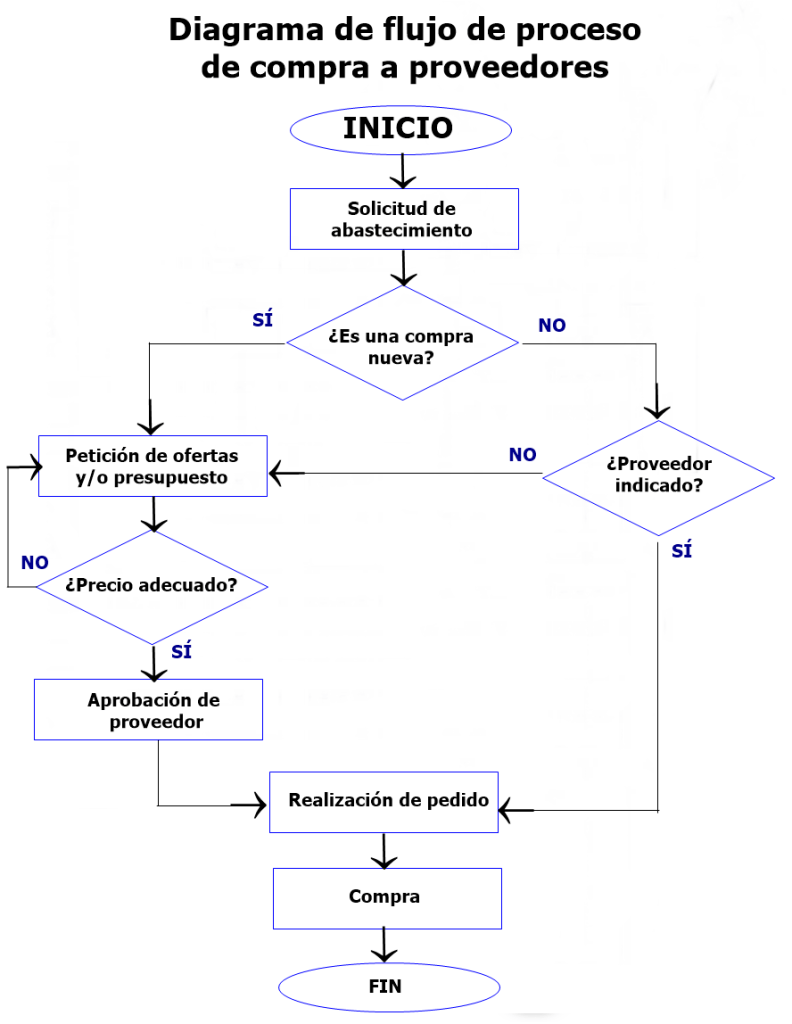

A continuación se puede observar el ejemplo de un diagrama de flujo del proceso de compra de una empresa a sus proveedores.
